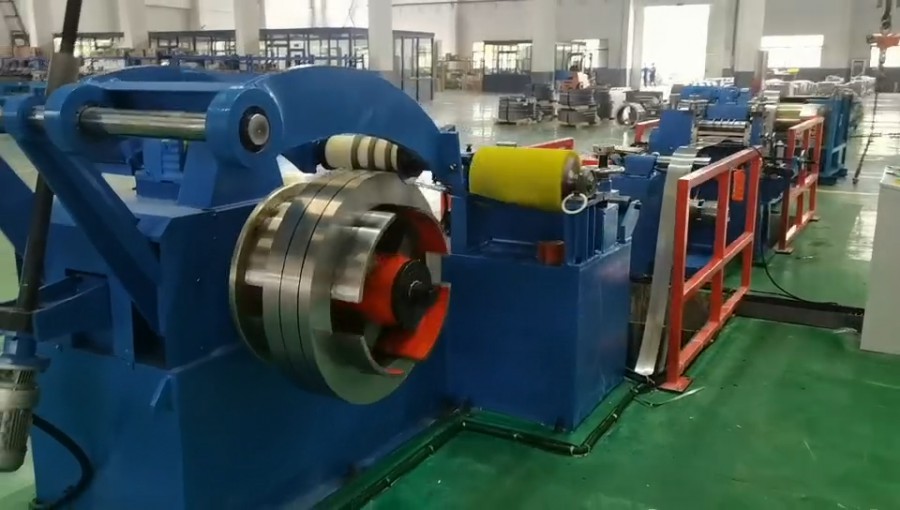

0.15-0.5×300mm硅钢带纵剪机组

一、设备主要技术参数：

1、用途

本纵剪机组主要用于硅钢等电工钢带料的纵向分条工作，并且将分切后的窄条重新按一定的张力卷绕成卷。本机具有操作方便、剪切及收卷质量高、带材利用率高、收卷规格多、机组运行速度可无极调速等特点。

2、主要技术数据

2.1、剪切带料材质： 硅钢带

2.2、剪切带料厚度： 0.15-0.5mm

2.3、剪切带料宽度： ≤300mm

2.4、原料卷外径： ≤Φ1200mm

2.5、原料卷内径： Φ500mm

2.6、放卷重量： ≤2000kg

2.7、放卷形式： 主动式放卷

2.8、成品宽度： ≥9mm

2.9、滚刀直径： Φ130mm

2.10、刀轴直径： Φ60mm

2.11、切割速度： ≤120m/min

2.12、切割条数： ≤20条

2.13、收卷内径： Φ500mm

2.14、收卷最大外径： Φ1200mm

2.15、收卷最大重量： ≤2000kg

2.16、宽度公差： ≤±0.03 mm；

2.17、毛刺高度： ≤0.02mm；

2.18、成品带料镰刀弯： ≤1mm/m

2.19、收卷层错： ≤±0.25mm；

2.20、设备重量： 约5000kg

2.21、外形尺寸： 8.5米×1.6米×1.8米

2.22、主动力电机： 3.0Kw/4P （放卷机）

4.0Kw/4P （滚剪机）

7.5Kw/4P （收卷机）

2.23、减速机： 硬齿面斜齿轮减速器

二、机组工艺简述。

原料卷经由车间行车吊运至主动放卷机卷筒，转动涨紧螺杆使放卷筒涨紧，启动放卷电机，人工缓慢牵引带料至纵剪机导向台，调整导向台两侧挡板位置引导带料进入圆盘刀口，启动纵剪机点动按钮使带料滚剪穿过刀口，并将纵剪过的边丝缠绕在边料卷取机上，将分切后的窄条由人工牵引经过接料台、张力台入口分料器，张力压板、换向辊，再由人工将带料用胶带粘在收卷机卷筒的收料环上，转动收卷卷筒涨紧螺杆使卷筒涨紧，压下张力压板，启动卷取机使带料绷紧，落下卷取机活动分料器，启动纵剪机使带料自然掉入活套坑储存一定带料，再次检查全部设备，安全无误后就可以切换机器进入联动状态，此时操作工需密切关注各设备运转情况，原料卷快完时，降低运行速度，使各单机速度缓慢停止，待完全停止后压下活动分料器压住收卷带料，人工粘住料头，人工转动卷筒涨缩螺杆使卷筒缩小，天车运送料卷行出卷筒工位转入后续工艺段。
