一、设备主要技术参数：

1、用途；

该机主要是对制作手机电池的镍带、铜、铝带、也可是普通金属带材的纵向剪切工作，并且将分切后的窄条重新卷绕成卷。具有操作方便、切割质量高、材料利用率高、切割速度可无级调速等特点。

2、主要技术数据

2.1、剪切带料厚度：0.02mm~0.6mm

2.2、剪切带料最大宽度：200mm

2.3、原料卷最大外径：φ500mm

2.4、原料卷内径：φ75mm

2.5、放卷最大重量：300kg

2.6、最小切割宽度：2mm

2.7、滚刀直径：φ130mm

2.8、刀轴直径：φ60mm

2.9、切割速度：10~85m/min

2.10、切割条数：≤12条

2.11、收卷内径：φ75mm

2.12、收卷最大外径：φ350mm

2.13、设备重量：1500kg

2.14、电动机：2.2KW

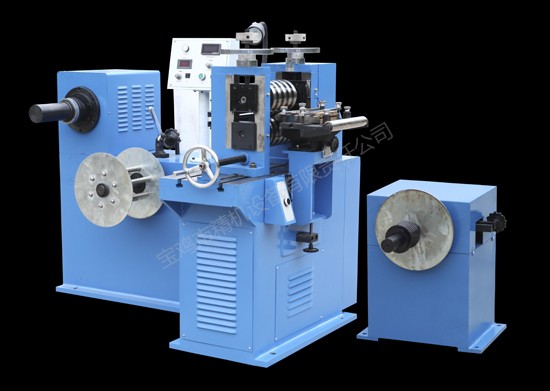

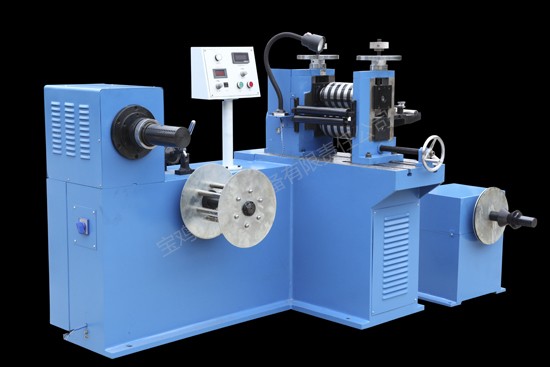

二、设备简述

放卷轴为φ75mm，并可轴向移动来保证带料在进入剪切导向台时不会发生大的偏移，起到纠偏作用。被动放卷可调节阻尼。

剪切机入料导向台可以上下、左右、前后调节，调节均通过直线导轨导向，方便操作，保证移动的位置精度。上刀轴提升有左、右同步升降装置，操作简单，方便对刀。

收卷部分由线性良好的磁粉离合器来调节收卷的张力，恒扭矩，张力稳定，调整精度高，重复性好。保证带材卷取整齐。

剪切的后部安装有一对压辊可修复剪切材料的边部细微毛刺，使得剪切材料符合用于制作电容、电感的材料。
