产品介绍:



1、用途

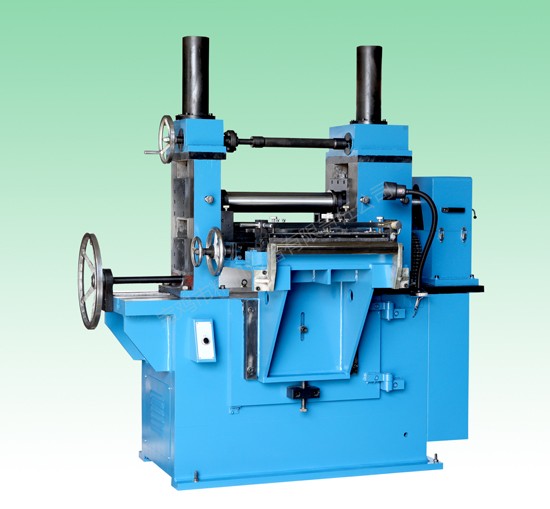

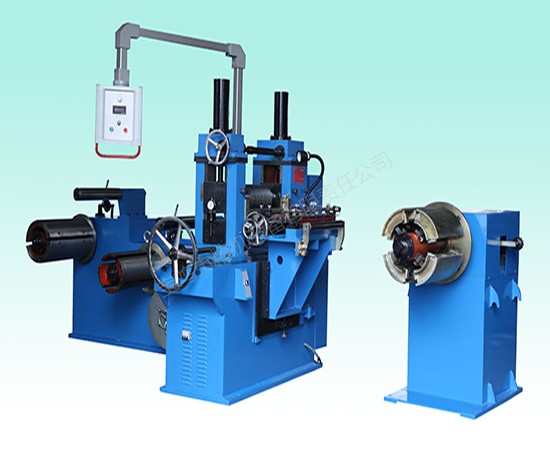

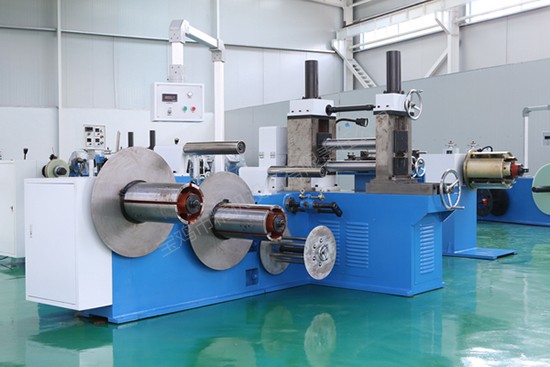

本滚剪纵切机用于进行金属带料的纵向剪切工作,并且将分切后的窄条重新卷绕成卷。本机具有操作方便;切割质量高;材料利用率高;切割速度可无级调速等特点。导向台导料架具有在操作侧调整左右移动机构,便于带料的导向,可在剪切同时实施调节,保障安全。

2、主要技术数据

2.1、剪切带料厚度:0.15~2.5mm

2.2、剪切带料最大宽度:450mm

2.3、原料卷最大外径:φ1000mm

2.4、原料卷内径:φ280mm~φ520mm(带附件)

2.5、放卷最大重量:2500kg

2.6、最小切割宽度:10mm(δ≤0.8 mm)

2.7、滚刀直径:φ200mm

2.8、刀轴直径:φ90mm

2.9、切割速度:10~90m/min (薄带)

2.10、切割条数:≤12条(δ≤1 mm)

2.11、收卷内径:φ250mm、涨缩范围;15mm(其它规格由用户单独订货)

收卷外径:φ500mm

收卷最大外径:φ750mm (单轴收卷)

2.12、电动机:YCT225-4B N=15KW n=1250~125r/min

2.13、减速器:摆线针轮减速器BXW15-6-1/9

2.14、设备重量:3200kg

3、说明

3.1、收卷的内径可根据用户的要求定制。

3.2、根据用户要求收卷外径加大时可已外购另外收卷的动力。
