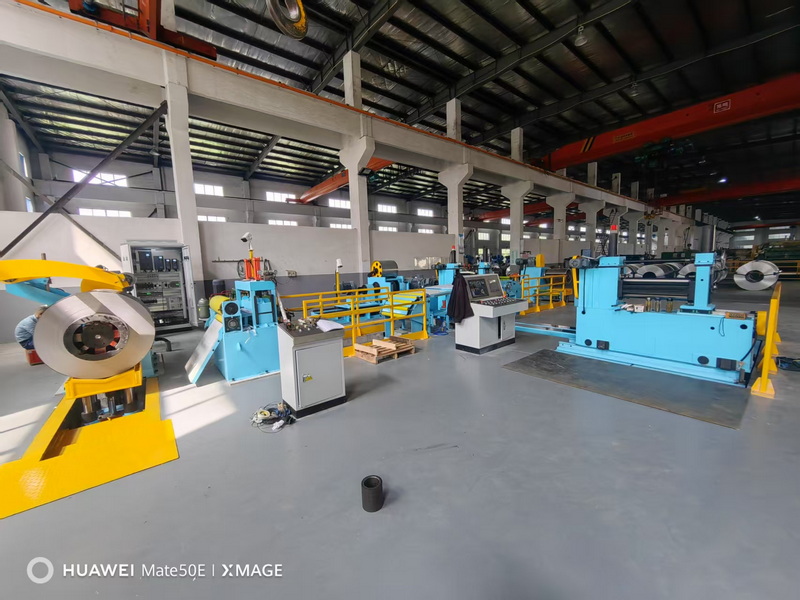

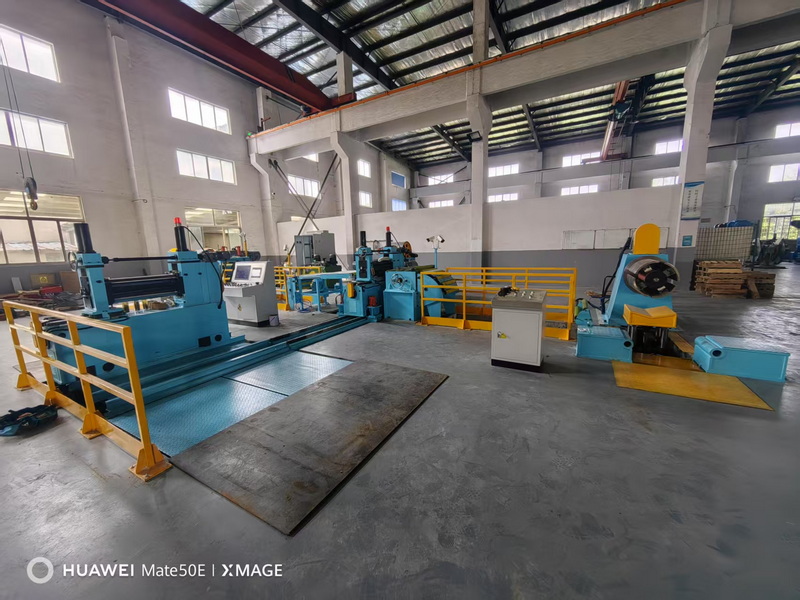

JMZ65A型硅钢带纵剪机组

规格：（0.18-0.5×200-650）mm

一、设备主要技术参数：

1、用途

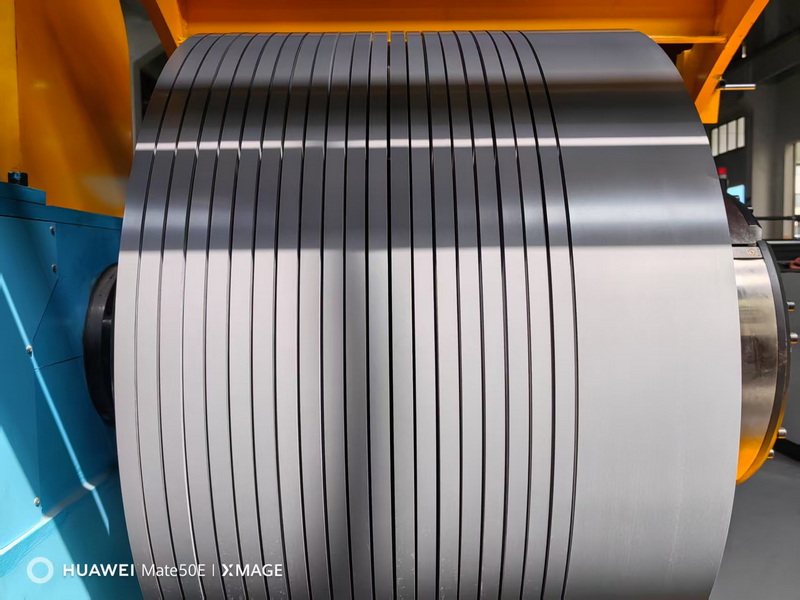

本纵剪机组用于进行有取向硅钢带的纵向剪切工作，并且将分切后的窄条重新按一定的张力卷绕成卷。本机组配备双机头，具有操作方便、剪切及收卷质量高、机组运行效率高、自动化程度高等特点。

2、主要技术数据

2.1、剪切带料材质： 有取向硅钢、无取向硅钢等电工钢带

2.2、剪切带料厚度： 0.18-0.5mm

2.3、剪切带料宽度： 200-650mm

2.4、原料卷外径： ≤Φ1200mm

2.5、原料卷内径： Φ508mm

2.6、放卷重量： ≤5000kg

2.7、放卷形式： 主动式放卷

2.8、成品宽度： ≥15mm

2.9、滚刀直径： Φ200mm

2.10、刀轴直径： Φ100mm

2.11、机组速度： ≤120m/min

2.12、剪切条数： ≤30条

2.13、收卷内径： Φ508mm

2.14、收卷最大外径： ≤Φ1200mm

2.15、收卷最大重量： ≤5000kg

2.16、宽度公差： ≤±0.03mm

2.17、毛刺高度： ≤0.01mm

2.18、成品带料镰刀弯： ≤1mm/m

2.19、收卷层错： ≤±0.25mm（不含内外五圈）；

2.20、设备重量： 约18000kg

2.21、外形尺寸： 13米×7.5米×1.8米

2.22、主动力电机： 7.5Kw/4P （放卷机）

18.5Kw/4P （纵剪机）

4.0Kw/4P×2 （边料卷取机）

30Kw/4P （收卷机）

2.23、减速机： 硬齿面斜齿轮减速器

二、机组工艺简述：

原料卷经由车间行车吊运至上料小车 V型座上，启动小车送至主动放卷机卷筒，启动放卷涨缩油缸使卷筒涨紧，启动放卷电机，人工缓慢辅助引导带料经过前活套坑接料板至导向台，调整导向台两侧挡板位置引导带料进入圆盘刀口，启动纵剪机点动按钮使带料滚剪穿过刀口，并将纵剪过的边丝缠绕在边料卷取机上，将分切后的窄条依次引过纵剪机出口换向辊经过后活套坑接料板引张力台入口分料器，张力压板、换向辊，再由人工将带料用胶带粘在收卷机卷筒的钳口，启动收卷涨缩油缸使卷筒涨紧、钳口夹紧，液压缸驱动压下张力压板，启动卷取机使带料绷紧，落下卷取机活动分料器，将接料台接料板缩回，启动纵剪机使带料自然掉入活套坑储存一定带料，再次检查全部设备，安全无误后就可以切换机器进入联动状态，此时操作人员需密切关注各设备运转情况，原料卷快完时，降低运行速度，使各单机速度缓慢停止，此时压下活动分料器压住收卷带料，人工粘住料头，启动液压涨缩使收卷筒缩小，由卸料小车将料卷送至线外，车间行车吊运成品料卷转入后续工艺段。
